樓主  發表于: 2012-08-29 12:03
現在碰到一個問題   現在用兩個常開按鈕(不帶自鎖) 繼電器若干   我現在要通過雙啟來控制一個電磁閥接通    然后再通過其中一個按鈕就能復位電磁閥      這個電路該怎么設計
本帖最近評分記錄:
  • 下載積分:+1(長豐實業) 好貼!
    xtgm123
    做個工控人,不停學習,不忘交流,不斷分享
    級別: 工控俠客
    精華主題: 0
    發帖數量: 426 個
    工控威望: 2536 點
    下載積分: 7641 分
    在線時間: 136(小時)
    注冊時間: 2011-05-28
    最后登錄: 2017-02-24
    查看xtgm123的 主題 / 回貼
    1樓  發表于: 2012-08-29 13:15
    這個簡單,只需要兩個按扭分別控制一個繼電器,要復位的繼電器的常閉串在開啟電磁閥的繼電器的線圈上就可以了~
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1562 個
    工控威望: 1626 點
    下載積分: 116723 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-06-05
    查看luo76的 主題 / 回貼
    2樓  發表于: 2012-08-29 13:22
    這是點按鈕控制啟停電路呀
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1562 個
    工控威望: 1626 點
    下載積分: 116723 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-06-05
    查看luo76的 主題 / 回貼
    3樓  發表于: 2012-08-29 13:24
    這是單按鈕控制啟停電路呀
    hxl202319
    工資就像大姨媽,一月一次,一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1753 個
    工控威望: 10138 點
    下載積分: 62563 分
    在線時間: 2695(小時)
    注冊時間: 2007-03-26
    最后登錄: 2025-06-05
    查看hxl202319的 主題 / 回貼
    4樓  發表于: 2012-08-29 13:26

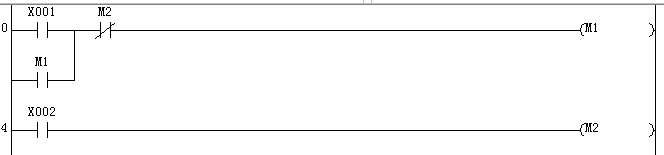

    這樣就可以了,M1控制電磁閥
    簽名無效了,麻雀不見了!
    liubing3620
    小菜鳥,學工控!~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    5樓  發表于: 2012-08-29 14:27
    引用
    引用第4樓hxl202319于2012-08-29 13:26發表的  :
    這樣就可以了,M1控制電磁閥 [attachment=91203]

       不用PLC  只用繼電器
    hxl202319
    工資就像大姨媽,一月一次,一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1753 個
    工控威望: 10138 點
    下載積分: 62563 分
    在線時間: 2695(小時)
    注冊時間: 2007-03-26
    最后登錄: 2025-06-05
    查看hxl202319的 主題 / 回貼
    6樓  發表于: 2012-08-29 14:47
    是繼電器,你換成繼電器就可以了
    簽名無效了,麻雀不見了!
    liubing3620
    小菜鳥,學工控!~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    7樓  發表于: 2012-08-29 15:08
    引用
    引用第6樓hxl202319于2012-08-29 14:47發表的  :
    是繼電器,你換成繼電器就可以了




    你這個好像是一個按鈕啟動 一個按鈕停止是吧  我是要兩個按鈕做雙啟  然后用其中的一個按鈕復位     這應該怎么做呢      謝謝了
    hxl202319
    工資就像大姨媽,一月一次,一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1753 個
    工控威望: 10138 點
    下載積分: 62563 分
    在線時間: 2695(小時)
    注冊時間: 2007-03-26
    最后登錄: 2025-06-05
    查看hxl202319的 主題 / 回貼
    8樓  發表于: 2012-08-29 15:23
    哦,那這樣,不過感覺不是很好,按鈕X1,X2都按下啟動,啟動后按X2停止,啟動時要求盡量先松開X2,再松開X1
    簽名無效了,麻雀不見了!
    liubing3620
    小菜鳥,學工控!~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    9樓  發表于: 2012-08-29 15:33
    引用
    引用第8樓hxl202319于2012-08-29 15:23發表的  :
    哦,那這樣,不過感覺不是很好,按鈕X1,X2都按下啟動,啟動后按X2停止,啟動時要求盡量先松開X2,再松開X1 [attachment=91211]




    你那個X1 的  常閉點 要我怎么接線啊 我的按鈕時復歸型的
    hxl202319
    工資就像大姨媽,一月一次,一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1753 個
    工控威望: 10138 點
    下載積分: 62563 分
    在線時間: 2695(小時)
    注冊時間: 2007-03-26
    最后登錄: 2025-06-05
    查看hxl202319的 主題 / 回貼
    10樓  發表于: 2012-08-29 15:41
    按鈕有兩組觸點的啊,X1選擇1常開1常閉,X2選擇2常開
    簽名無效了,麻雀不見了!
    znz43
    工控職業已成回憶 只因愛好常回家園 樂此不疲
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1059 個
    工控威望: 4902 點
    下載積分: 7356 分
    在線時間: 2564(小時)
    注冊時間: 2010-06-24
    最后登錄: 2025-06-05
    查看znz43的 主題 / 回貼
    11樓  發表于: 2012-08-29 15:51
    圖片:
    接成繼電器,用PLC調試過,能雙啟單停。
    出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
    贈人玫瑰,手留余香。舍得舍得,有舍才有得。
    • «
