日化品、食品飲料、醫藥等行業的生產，都離不開液位的監控，液位傳感器的重要性日趨凸顯，甚至直接影響著產品的質量。因此液位測量與控制技術有很大的提高。目前對于液體液位測量的傳感器大多為機械式，其觸點易磨損，測量精度低。而且由于液位傳感器應用范圍廣，不同的檢測方式都有其優缺點。下面工采網小編和大家一起看看光電液位傳感器的相關測量方式、特點、工作原理、功能特點、應用選擇。
由于液位傳感器的多樣性和復雜性，光電液位傳感器具有測量準確、精度高、響應速度快、技術先進、功耗低等優點，因此在液位傳感器市場上具有獨特的優勢。其工作原理為：

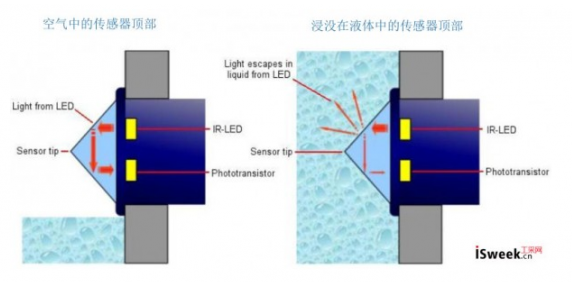

光電液位傳感器是利用光在兩種不同介質界面發生反射折射原理而開發的新型接觸式點液位測控裝置。其工作原理是產品內部包含一個近紅外發光二極管和一個光敏接收器。發光二極管所發出的光被導入傳感器頂部的透鏡。當液體浸沒光電液位開關的透鏡時，則光折射到液體中，從而使接收器收不到或只能接收到少量光線。光電液位開關通過感應這一工況變化，接收器可以驅動內部的電氣開關，從而啟動外部報警或控制電路。如果沒有液體，則發光二極管發出的光直接從透鏡反射回接收器。
優點和缺點
緊湊，高壓，無活動部件和溫度能力，可以注意到微量的液體。由于傳感器需要與液體需要電源接觸，因此某些寬物質可能會導致棱鏡上的涂層。
工采網提供的英國SST 光電式液位傳感器/光電液位開關 - LLC200D3SH（工業級型、光電水浸傳感器）專為工業應用而設計,能勝任工業應用中重負荷的環境。該傳感器含有一個紅外發射源和一個探測器，安裝位置精確，以確保兩者在空氣中達到很好的光耦合。當傳感器的錐形端浸入液體時，紅外光會透射出錐形面，到達探測器的光強就會變?nèi)酢?同時傳感器提供單點液位檢測， TTL兼容的推挽輸出，適合寬電壓范圍供電環境，驅動電流可達到250mA。因此，該系列傳感器可以直接驅動報警以及其他設備。
光電式液位傳感器/光電液位開關LLC200D3SH（工業級）特性：
1) M12或者1/2” SAE接口
2) 三線電氣接口
3) 250mA輸出
4) 有常溫和高溫型兩種版本可供選擇（高溫可達125攝氏度）

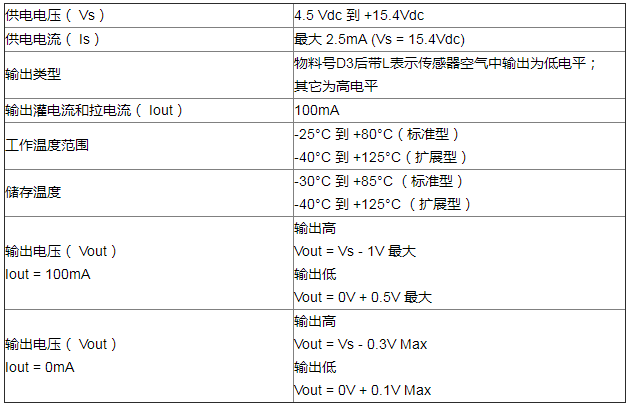

光電式液位傳感器/光電液位開關LLC200D3SH（工業級）電氣特性：
