第一次用到臺達PLC RS指令[ RS S m D n] 看的不是很明白，希望會的兄弟幫忙！
串行數據傳輸指令RS，此指令專為主機使用RS-485串聯通訊界面所提供的便利指令，只要在S來源數據寄存器事先存入字?jǐn)?shù)據并設定長度m，并設定接收數據寄存器D及長度n;
大致意思理解，疑惑的是：接收寄存器D的地址在哪設定/如何設定，比如說臺達PLC與可編程直流穩壓電源通訊的話，那么接收寄存器D的地址是隨便設定如D120，還是說有規定呢？

以上請各位兄弟幫忙解惑！謝謝�。。�

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160730 分
在線時間: 3231(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-25
查看sjm213的主題 / 回貼

1樓發表于: 2010-04-14 22:46

只看該作者 | 小中大

可以隨便設定的，只是將接收的數據保存在這塊地址中，用到的時候到這些寄存器中讀出就行了。

樓主留言：

熱心助人，版主，再請您來幫忙了，麻煩您看看我上傳附件的問題，謝謝

本帖最近評分記錄：

下載積分:+1(283276325) 熱心助人

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

2樓發表于: 2010-04-15 09:44

只看該作者 | 小中大

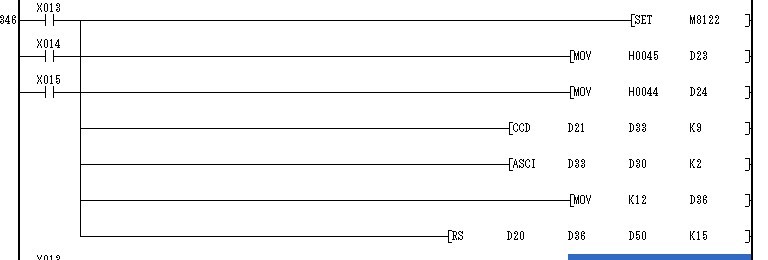

CCD,ASCI,HEX如RS D0 D16 D50 K15 數據發送的地址就是D50~D64,也可稱為數據的緩沖區.再?gòu)腄50~D64傳送出來做十六進制、四則運算等數據處理。。如上圖所示

樓主留言：

熱心助人，謝謝，請您再關注幫忙

本帖最近評分記錄：

下載積分:+2(283276325) 熱心助人

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

3樓發表于: 2010-04-15 17:29

只看該作者 | 小中大

PLC培訓教材－－-RS通訊指令介紹
http://www.gongkong.com/webpage/forum/200903/2009032509281400005-1.shtml

樓主留言：

熱心助人，兄弟，期待您的幫忙，幫我看下底下的附件

本帖最近評分記錄：

下載積分:+2(283276325) 熱心助人

283276325

繩鋸木斷，水滴石穿!

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 1033 點
下載積分: 5673 分
在線時間: 348(小時)
注冊時間: 2008-09-17
最后登錄: 2025-05-23
查看283276325的主題 / 回貼

4樓發表于: 2010-04-15 21:18

只看該作者 | 小中大

引用
引用第3樓daizhi于2010-04-15 17:29發表的 :
PLC培訓教材－－-RS通訊指令介紹
http://www.gongkong.com/webpage/forum/200903/2009032509281400005-1.shtml

兄弟，謝謝提供的資料，我還有些疑惑，請幫忙看下附件的WORD（圖片不知道怎么傳

）！最近用這指令都快暈了

附件：

新建 Microsoft Word 文檔.doc (60 K) 下載次數:43
網站提示: 請不要用迅雷下載附件，容易出錯

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

5樓發表于: 2010-04-15 21:35

只看該作者 | 小中大

看的這么馬虎！后面例子里不是有SET M1161及RST M1161

yuehuasheji

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 439 點
下載積分: 796 分
在線時間: 86(小時)
注冊時間: 2007-11-09
最后登錄: 2024-12-10
查看yuehuasheji的主題 / 回貼

6樓發表于: 2010-04-16 17:35

只看該作者 | 小中大

臺達PLC編程手冊里RS指令(7-80)的詳細介紹，看看你通訊的設備支不支持MODBUS協議，要是支持直接用臺達MODBUS專用指令MODRD(數據讀取)對應相應地址，MODWR（數據寫入）。但通訊程序不可少，M1161是說你的指令是八位還是十六位，在RS指令詳細介紹頁有說明
