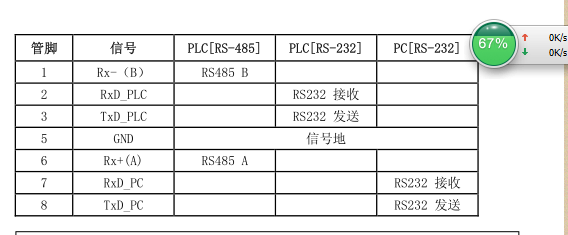

如題，手上有個基恩士的plc   kv-n60 下了一些手冊，簡單的編程控制沒問題。但是實在找不到通訊線的接線圖。 步科的屏的引腳定義圖到時有一個  。基恩士的那口居然是插網線。

貌似找到了，找了半天

插網線只是接口的外形不一樣而已。其實它是RS232的。三條線，接上搞定。

引用

引用第2樓libin520于2017-05-20 12:16發表的  :
插網線只是接口的外形不一樣而已。其實它是RS232的。三條線，接上搞定。

哪3條 plc側345接觸摸屏側325？還是plc是 3   5  46   對應plc 3 2 5
46接在一起

步科的           基恩士的
2  (RX)         5(SD)
3（TX)         3(RD)
5(信號地)        4(SG)
試試看。

引用

引用第4樓libin520于2017-05-20 15:08發表的  :
步科的           基恩士的
2  (RX)         5(SD)
3（TX)         3(RD)
5(信號地)        4(SG)
試試看。

這樣接線應該沒有問題

恩 有時間試一下。不過之前別人是基恩士46腳一起接步科5腳

DC電源型  內部46腳已經連了

引用

引用第6樓wxq544463370于2017-05-20 16:16發表的  :
恩 有時間試一下。不過之前別人是基恩士46腳一起接步科5腳

終于有空玩步科的屏了，按照上面幾樓的接法。通訊不上。

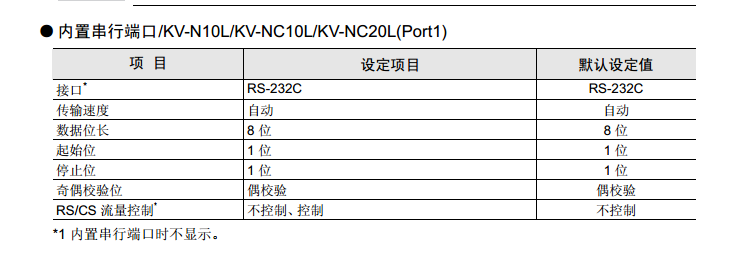

通訊參數應該怎么設置呢

按照這個設置也連不上。觸摸屏我選的是串口0

plc站號設置為0  還是不行哦
