樓主  發表于: 2010-07-03 19:38

我有一臺三菱FX1N--40MT--001PLC,現在有一個NPN型常開接近開關,請問該如何接線?

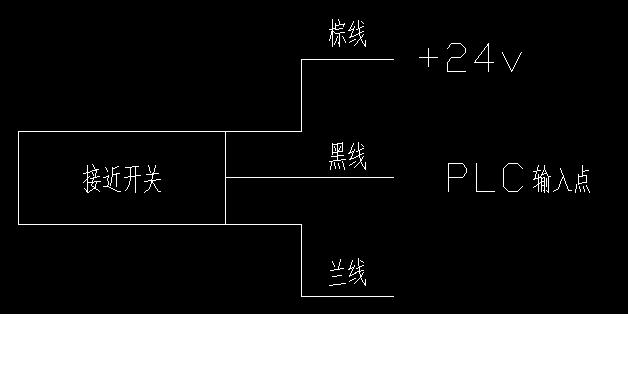

如果用外接+24v電源的話,是不是棕色線外接24+電源,黑色線接PLC輸入點,那還有一個蘭色線,是接PLC的COM點?還是接外接電源的COM點?


如果是三菱FX2N,PLC自帶+24v電,是不是棕色線接PLC +24V,黑色線接輸入端,蘭色線接PLC的公共COM點?


我今天用萬用表量過,三菱輸出的COM點有-24v電壓,還有,論壇上面大家所說的0V是不是COM點?我手里有一個+24v的開關電源,三菱FX1N--40MT--001PLC一臺,請問該如何接線,在論壇上面也看了不少資料,但是還是頭有點暈,判高手解答?
有緣1982
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 350 點
下載積分: 474 分
在線時間: 87(小時)
注冊時間: 2009-03-13
最后登錄: 2023-09-24
查看有緣1982的 主題 / 回貼
1樓  發表于: 2010-07-03 20:19
fx系列plc有com和24+兩個接口,這個是24v電源,可以供npn傳感器用,你的接近開關為什么要另外配電源呢?我知道用pnp型開關代替npn型開關要另外配一個電源。
接近開關有3條線,棕色接24+,蘭色接com,黑色接x端。
zhaoleizhang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoleizhang的 主題 / 回貼
2樓  發表于: 2010-07-03 20:37
哦!我明白了,原來是這樣,謝謝!!!
zhaoleizhang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoleizhang的 主題 / 回貼
3樓  發表于: 2010-07-15 17:02
明白了,謝謝!!!
