樓主發表于: 2011-08-04 09:50

只看樓主 | 小中大

三菱 QD75MH4 和MR J3-B 伺服除了光纖連接外還有哪要接線呢放大器側的CN3 要不要接啊怎么接呢還有以前用QD75D4和J2S的時候極限和原電都姐到QD74D4上的用J3和MH4的時候極限和原電也接定位模塊上嗎還有復位和伺服ON 接哪呢各位大俠幫下忙指點一下子多謝了

luoyingdong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2025-05-07
查看luoyingdong的主題 / 回貼

1樓發表于: 2011-08-04 12:36

只看該作者 | 小中大

QD75MH4只能用光纖，沒有其他。
放大器CN3可以不接（參數要設定一下），或是連接緊急停止接點。
原點和極限開關都要連接到MH4模塊的
復位和伺服ON要用階梯圖做

Fred Lo

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

2樓發表于: 2011-08-04 14:06

只看該作者 | 小中大

引用
引用第1樓luoyingdong于2011-08-04 12:36發表的 :
QD75MH4只能用光纖，沒有其他。
放大器CN3可以不接（參數要設定一下），或是連接緊急停止接點。
原點和極限開關都要連接到MH4模塊的
復位和伺服ON要用階梯圖做

您好，請問復位和伺服ON 怎么做？可以說的具體點嗎以前用J2S 的時候就用一個輸出點 到放大器上通了就OK J3B上沒發現有這兩個點 所以不明白怎么做多謝了

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

3樓發表于: 2011-08-04 14:56

只看該作者 | 小中大

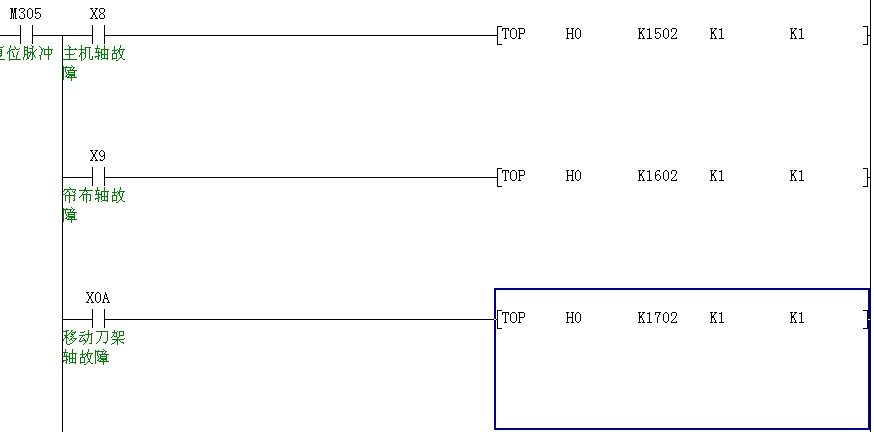

復位應該是這樣的吧 J3和J2的區別在于J3B 只能通過 QD75對放大器復位不知道說的對不對 關于伺服ON Y1是所有軸全ON 想緩存 1551 到1851 里寫0 和1 就是單獨一個軸ON 、OFF 高手說對不
