工控人家園 歐姆龍工控論壇 CS1G-CPU42H通訊設置

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161910 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-01
查看sjm213的主題 / 回貼

樓主發表于: 2008-04-15 12:01

只看樓主 | 小中大

在試圖與CS1G-CPU42H進行通訊時發現通訊不上的問題：

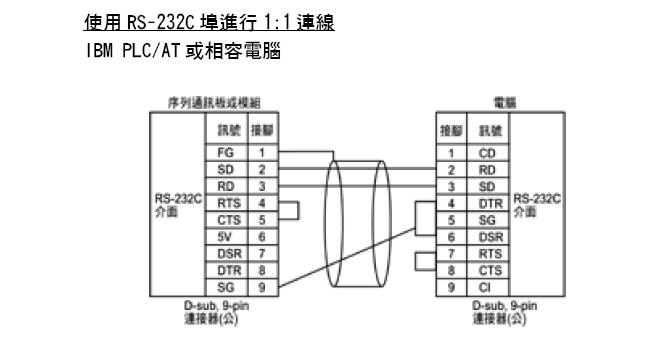

接線圖如下

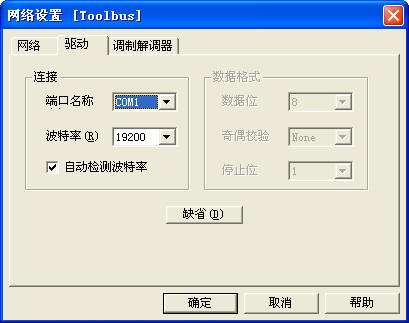

兩個DIP開關4、5也全部試過各種模式，在軟件里相應設置，結果：不行。

手動設置，自動在線……死活都是通訊不上。

郁悶了！

zyfzxh

級別: 論壇版主

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7517 點
下載積分: 110295 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-01
查看zyfzxh的主題 / 回貼

1樓發表于: 2008-04-15 12:50

只看該作者 | 小中大

你的通訊線是?

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6819 個
工控威望: 38423 點
下載積分: 12889 分
在線時間: 9757(小時)
注冊時間: 2006-09-13
最后登錄: 2025-09-02
查看cvlsam的主題 / 回貼

2樓發表于: 2008-04-15 13:12

只看該作者 | 小中大

我似乎無法看清您貼的圖上所示哪一邊為PC側哦。

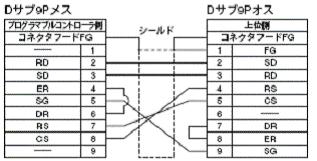

您做的線是否與下圖一樣呢？因為兩頭都是Male，您是否插反了呢？

您是否使用的是Toolbus通訊方式？

如果采用Toolbus通訊方式，那么您的DIP4是否設置成ON，而DIP5設置成OFF了呢？

以上！

Good Luck！

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161910 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-01
查看sjm213的主題 / 回貼

3樓發表于: 2008-04-15 16:03

只看該作者 | 小中大

郁悶。
我這個圖是一頭公一頭母的……PLC上的232口是母的……
難道是自己做的線不過關么？
最終換了根USB-CIF02，用擴展接頭CS1W-CN114，DIP5設置成ON，SYSMAC WAY通訊，才連上。
我郁悶。自己做的線怎么了？

liufei

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liufei的主題 / 回貼

4樓發表于: 2009-03-18 10:01

只看該作者 | 小中大

虛心學習中
