cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
樓主  發表于: 2012-03-14 12:19
題目：車庫內外各有一個傳感器，用來檢測是否有車通過：當車要進車庫時，門外傳感器檢測到有車來，門自動打開；當門內傳感器測到車已通過時，開始關門。
當車要出門庫時，門內傳感器檢測到有車來，門自動打開；當門外傳感器測到車已通過時，開始關門。
車庫外傳感器：X0       車庫內傳感器：X1      門上限：X2        門下限：X3     啟動：X4      停止：X5    門上升：Y0     門下降：Y1

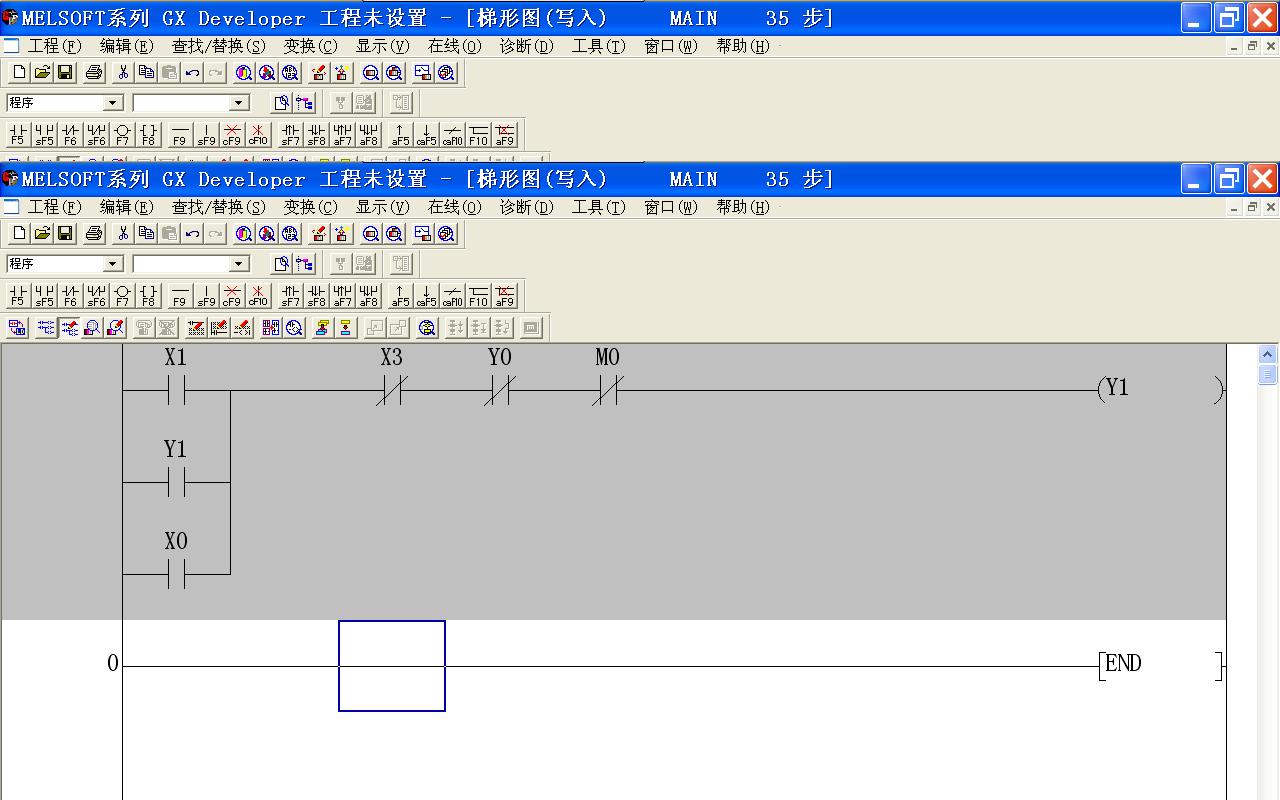

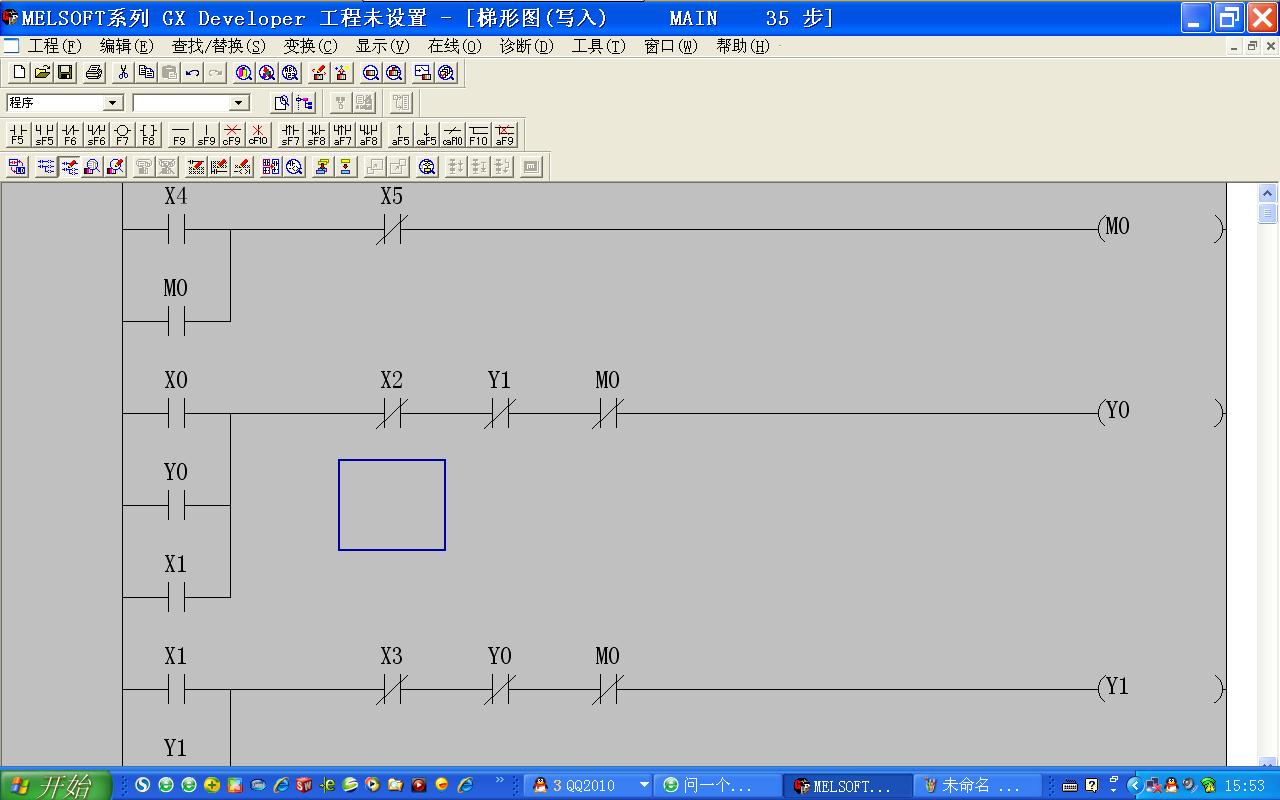

這個是我寫的梯形圖： 各位大鳥幫我看下我的梯形圖哈
[ 此帖被cqdjw23423在2012-03-14 18:05重新編輯 ]
寒冰2008
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 179 點
下載積分: 947 分
在線時間: 30(小時)
注冊時間: 2010-08-27
最后登錄: 2025-07-18
查看寒冰2008的 主題 / 回貼
1樓  發表于: 2012-03-15 14:23
如果門外有車要進，而門內同時又車要出怎么辦？呵呵
cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
2樓  發表于: 2012-03-15 16:56
發現梯形圖有個錯誤  重新傳上修改過的梯形圖

luyanlong
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 223 點
下載積分: 2271 分
在線時間: 18(小時)
注冊時間: 2011-11-03
最后登錄: 2012-07-29
查看luyanlong的 主題 / 回貼
3樓  發表于: 2012-03-16 16:06

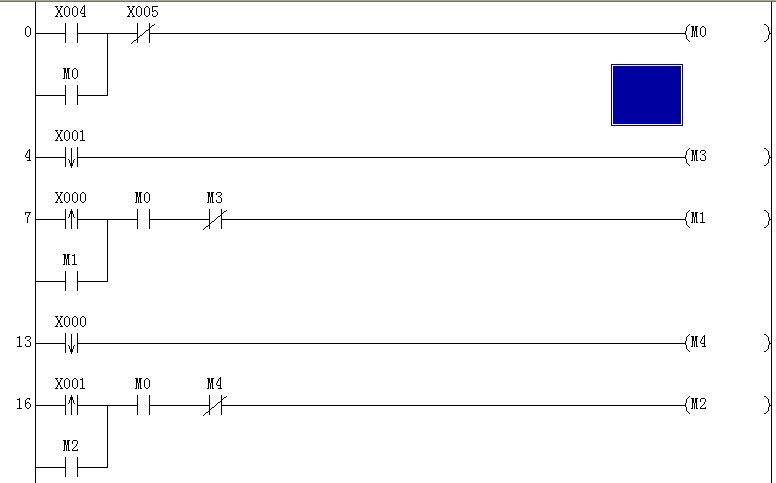

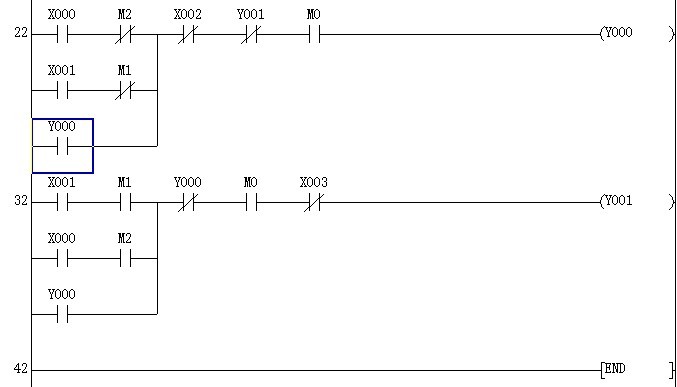

圖片：
圖片：
我是個新手，順便看看我的吧
wbenit
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 231 點
下載積分: 1249 分
在線時間: 78(小時)
注冊時間: 2011-03-26
最后登錄: 2013-01-29
查看wbenit的 主題 / 回貼
4樓  發表于: 2012-03-17 11:02
為什么不搞成像銀行自動開的玻璃門原理呢，那樣簡單多了，而且樓上“如果門外有車要進，而門內同時又車要出怎么辦？呵呵”的問題也解決了
六月半夏
熱愛工控行業...
級別: 論壇先鋒
精華主題: 0
發帖數量: 186 個
工控威望: 1498 點
下載積分: 11272 分
在線時間: 144(小時)
注冊時間: 2012-02-24
最后登錄: 2013-10-02
查看六月半夏的 主題 / 回貼
5樓  發表于: 2012-03-18 22:49
新浪博客http://blog.sina.com.cn/u/3043076594
