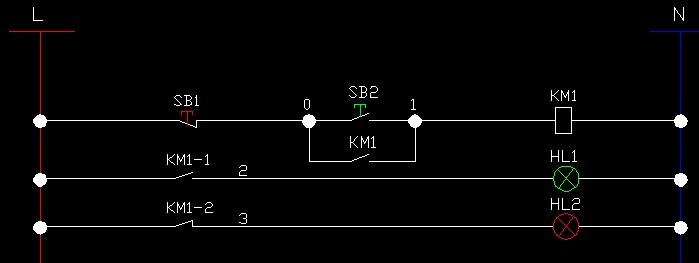

小弟是新手，上次做了個例子沒有做的好，這次又重新畫了一下，控制要求如下:用一個常開啟動按鈕和常閉停止按鈕，還有啟動和停止分別對應的指示燈，通過它們來控制一個交流接觸器的啟動停止。接觸器主觸點通過單相220V，線圈是220V，接觸器附帶一對常開和一對常閉觸點。如果按下圖我畫的就還差一對常開觸點，因?yàn)樽枣i和啟動提示燈都需要用到接觸器的常開，請問能不能把主觸點還有一個點沒有用的當作常開觸點來接線？謝謝前輩指點我的圖紙。

一組常開就夠用的了，把圖上2接到1的位置，不就省了一組常開

           真是不明白你們是怎么學的


啟動指示燈HL1接線圈KM1

可以，再不夠還可以增加輔助觸頭

運行指示可以跟線圈并聯。
