現有一臺復合機程序需要改進，放卷換卷需要自動測量卷徑，通過平衡位和對射光電來計算新卷直徑，但一直沒有找到好的公式來計算，有哪位高手有著方面的經驗忘賜教

么有哪位高手知道嗎？

兄臺哪里的，交流一下

放卷很少計算卷徑吧 用全自動張力控制試試

不懂 ，給普及普及吧

引用

引用第3樓lqc2856于2016-10-08 11:20發表的  :
放卷很少計算卷徑吧 用全自動張力控制試試

放卷的話，初始卷徑不是固定的嗎，直接賦值就好了，卷徑不用計算，用張力控制器控制就好了

自動測量計算結果分區間補償。北人的是這么做的。
要不手動測量結果直接在人機上修改。

需要的數據:
1:線速度=M/min
2:放卷部,轉/min
線速度=(直徑xπ) x (放卷轉數/min)
我的作法:
1:在放卷處安裝了一個近接開關,作為偵測每轉一圈的信號
2:在主驅動處安裝一個編碼器,來偵測線速度,並算出編碼器每轉移動的距離
3:在plc中高速讀取編碼器,抓取近接開關上微分做歸零,下微分做編碼器讀取值搬移,並計算捲徑.
放卷卷徑愈來愈小,轉速會愈來愈快,近接開關信號的讀取,我也是用高速計數器讀取的

引用

引用第7樓vdadiv于2016-10-08 23:38發表的  :
需要的數據:
1:線速度=M/min
2:放卷部,轉/min
線速度=(直徑xπ) x (放卷轉數/min)
我的作法:
.......

樓主的需求應該是通過計算新卷直徑來確定新卷的預驅動線速度，使其達到與舊卷的線速度同步，然后換卷。

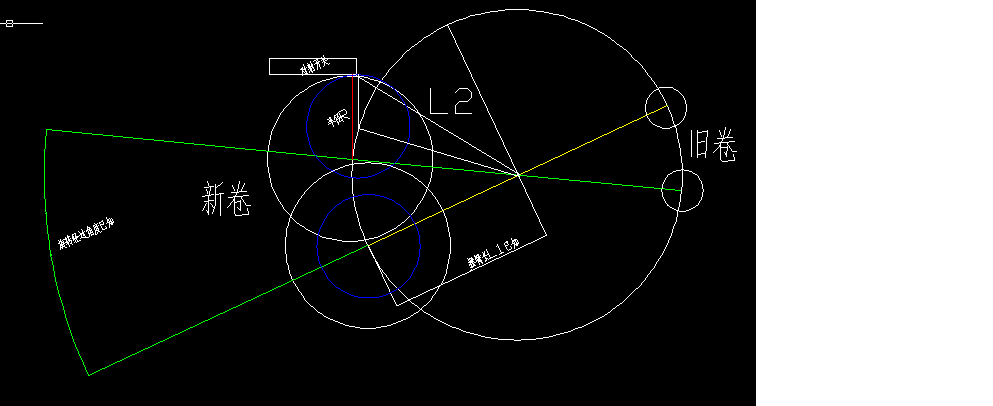

固定數據有翻轉架軸心到檢測紅外的距離a，翻轉架到換卷軸的軸心距離b。
在翻轉架軸心安裝電位器或者編碼器，確定新卷到檢測紅外位置時的偏轉角度，與預設的翻轉架零位確定ab之間的夾角C。
通過余弦定理c^2=a^2+b^2-2abcosC，計算出新卷軸心到檢測紅外的距離，即新卷的半徑，乘以2就是新卷的直徑。

聽你的說法還是不怎么明白，能否配上圖片，這樣方便我們這些初學者更明白，謝謝

卷徑計算不太好用，不同卷徑時就麻煩些，用張力控制器和檢測器配套比較好用，復合機改過很多，需要三菱張力的可聯系俺

能否配合一個示意圖，我們好知道計算方式?
