工控人家園 三菱工控論壇 請問FX3U-4AD與2線制4-20mA壓力變送器接線方法？

陽啟泰

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 96 點
下載積分: 22135 分
在線時間: 40(小時)
注冊時間: 2018-11-09
最后登錄: 2021-10-22
查看陽啟泰的主題 / 回貼

樓主發表于: 2020-12-03 13:42

只看樓主 | 小中大

圖片：

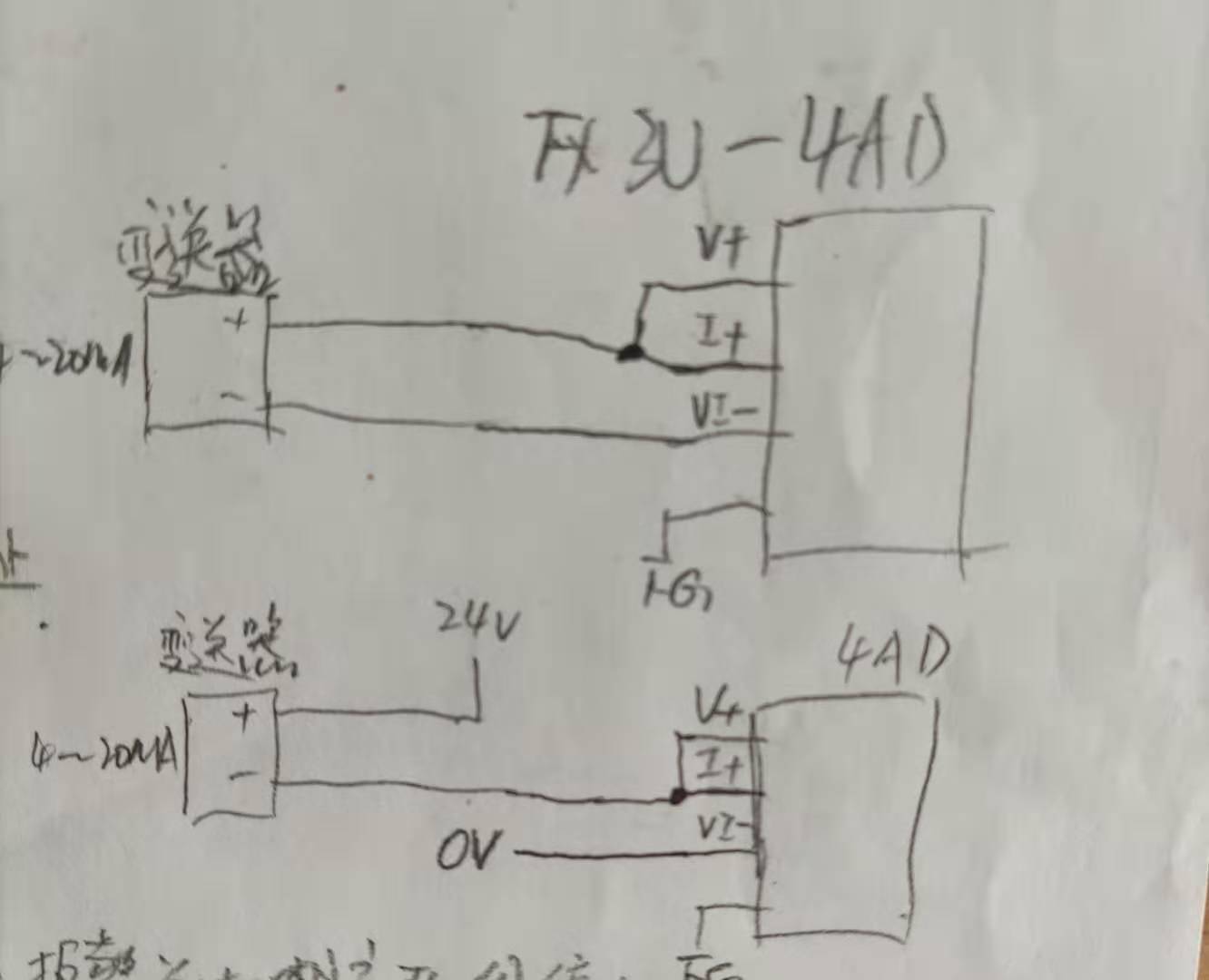

請問FX3U-4AD與2線制4-20mA壓力變送器接線方法？
下圖中哪個是正確的，或者有其他接線方法，手冊里只說了電流輸入接線方法沒說是幾線制的。

零攝氏度的心

謀事在人，成事在天，不懈努力，輝煌人生。----奮斗

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 222 個
工控威望: 552 點
下載積分: 28656 分
在線時間: 431(小時)
注冊時間: 2010-12-07
最后登錄: 2025-08-30
查看零攝氏度的心的主題 / 回貼

1樓發表于: 2020-12-03 13:54

只看該作者 | 小中大

下面的那張圖是正確的

楊官華

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 791 個
工控威望: 784 點
下載積分: 76124 分
在線時間: 2002(小時)
注冊時間: 2008-07-31
最后登錄: 2025-08-31
查看楊官華的主題 / 回貼

2樓發表于: 2020-12-03 15:36

只看該作者 | 小中大

下面一張正確

tangjiezyc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 5453 點
下載積分: 665 分
在線時間: 525(小時)
注冊時間: 2020-06-11
最后登錄: 2025-08-25
查看tangjiezyc的主題 / 回貼

3樓發表于: 2020-12-12 14:37

只看該作者 | 小中大

下面那張

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3910 個
工控威望: 4365 點
下載積分: 147206 分
在線時間: 6747(小時)
注冊時間: 2016-10-23
最后登錄: 2025-09-01
查看lin10663的主題 / 回貼

4樓發表于: 2020-12-16 10:22

只看該作者 | 小中大

兩種都正確~~主要你變送器那端
要看配線如何接髮

努力~學習
QQ:1796367739 VX:IVAN10663

菜鳥888

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 527 點
下載積分: 12580 分
在線時間: 1177(小時)
注冊時間: 2006-09-03
最后登錄: 2025-08-20
查看菜鳥888的主題 / 回貼

5樓發表于: 2021-01-19 10:26

只看該作者 | 小中大

下面的

狗寶寶314

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 96 點
下載積分: 470 分
在線時間: 4(小時)
注冊時間: 2015-12-29
最后登錄: 2025-06-07
查看狗寶寶314的主題 / 回貼

6樓發表于: 2021-05-09 22:21

只看該作者 | 小中大

下面是正確的

robert661122

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 177 點
下載積分: 415 分
在線時間: 213(小時)
注冊時間: 2013-01-31
最后登錄: 2025-09-01
查看robert661122的主題 / 回貼

7樓發表于: 2021-05-10 08:14

只看該作者 | 小中大

二種都可以

工控人家園 三菱工控論壇 請問FX3U-4AD與2線制4-20mA壓力變送器接線方法？
