工控人家園 綜合討論 這個電路能實現嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161850 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-30
查看sjm213的主題 / 回貼

樓主發表于: 2011-07-19 10:17

全看 | 小中大

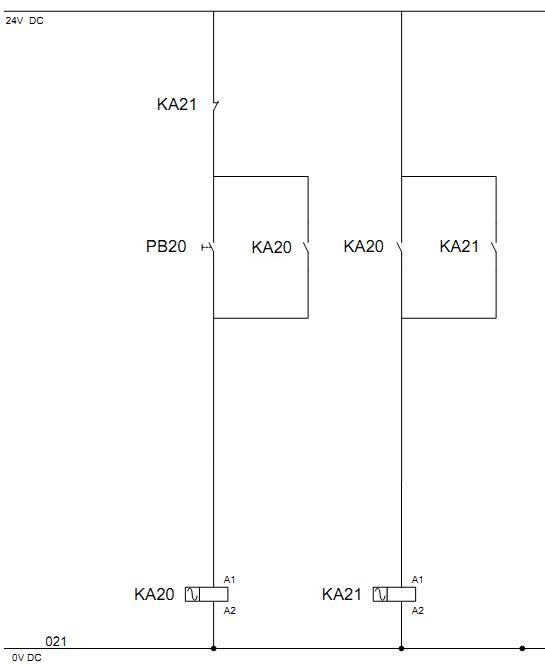

功能簡述：
按下按鈕PB20，接通繼電器KA20；
KA20接通后自鎖，并有一組觸點接通繼電器KA21；
KA21接通后自鎖，并利用一組常閉點將KA20斷開。

===========================
1.樓下有朋友反饋文字描述中按鈕PB號錯了，現改過來，與圖紙的PB20相符；
2.更多朋友問題集中在“這個電路有啥用呢？”。其實這個電路啥用也沒有，就是分析著玩。
大家亮招吧！
sjm213
2011.07.23

[ 此帖被sjm213在2011-07-24 13:57重新編輯 ]

jacoliang

清風依舊，我心獨然！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 115 個
工控威望: 320 點
下載積分: 6074 分
在線時間: 173(小時)
注冊時間: 2008-11-10
最后登錄: 2013-04-19
查看jacoliang的主題 / 回貼

1樓發表于: 2012-04-14 12:27

全看 | 小中大

我想說的你們都幫我說了...
