樓主  發表于: 2006-11-30 14:45

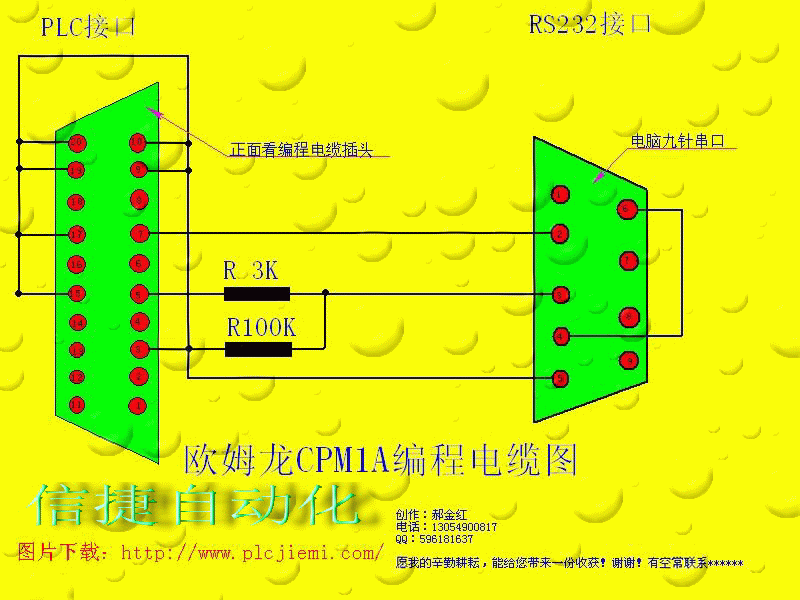

描述：歐姆龍PLC編程電纜自制圖
圖片：
大家一起分享啊！細說一下：圖上畫的是編程電纜的plc 20針接頭的正面看，腳標注是我自己標的，不過omron公司沒有標注插腳號碼，其中100K的電阻也可以省略，這樣的話就相當簡單了，不會做不了吧？我做的電纜20針插頭都是我自己做的。材料原LG變頻器cpu板上的一個通訊插座，搞下來，剪去一半，只留20個腳，中間加一塊絕緣板隔開，封堵剛才切開的另一端，如圖焊接，自己做個外殼，就好了。只要有心一定會做的很好，我的很仿真奧！如果你有接頭的話就不用那么費事了，不過我是沒找到插頭啊，很難找！
[ 此帖被haoqing在2008-11-23 20:26重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(yexinping) 熱心助人
  • 黃金:+3(YMMFA)
    • WeChat:plcjiemi QQ:596181637 Email:plcjiemi@qq.com  URL:www.plcjiemi.com
    gdw_sky
    級別: 探索解密
    精華主題: 0
    發帖數量: 44 個
    工控威望: 186 點
    下載積分: 497 分
    在線時間: 25(小時)
    注冊時間: 2007-08-26
    最后登錄: 2023-08-18
    查看gdw_sky的 主題 / 回貼
    1樓  發表于: 2007-09-13 13:41
    引用
    引用第0樓haoqing于2006-11-30 14:45發表的 歐姆龍PLC編程電纜自制圖 :
    此處是被引用的隱藏貼

    謝謝
