看論壇很多大俠都說自制成功,我也學著制作了一條,但是無法連接上,反復檢查接線無誤,于是買了一條成品,發現和我的芯片相比在340后面多了一個芯片sp232,不知道論壇的大俠們做的有沒有這個芯片?

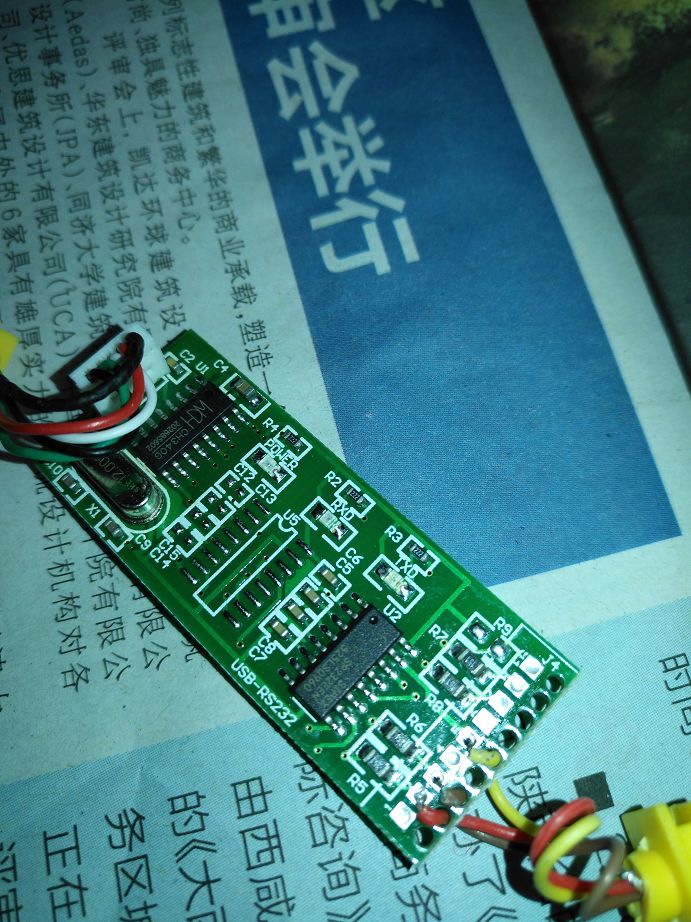

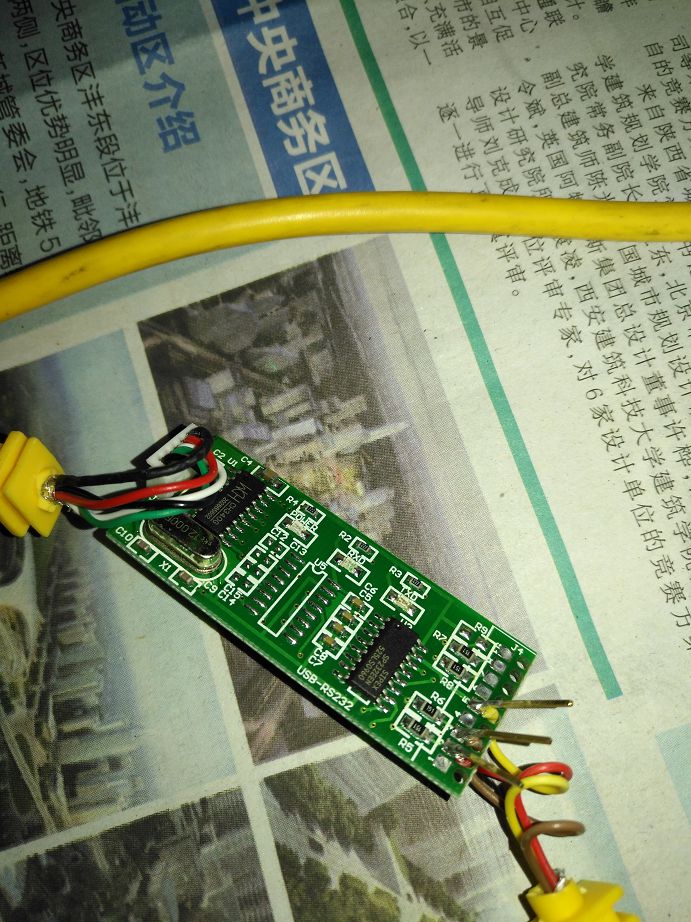

買的下載線中拆開,和我買的usb轉串口比多了個芯片sp232


我買的usb轉串口芯片


我做的線連接帶232芯片的可以通訊,說明線接對了,但是接到只有340芯片的那個上面就是不行
[ 此帖被iritwq在2017-01-21 10:16重新編輯 ]
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3823(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-28
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2017-01-19 18:43
h340,SP232都是232通訊的.
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
2樓  發表于: 2017-01-20 10:58
試試用絞線PC端是2,3,5;PLC端插針向自己缺口向上兩針在上方,插針從左到右,從上而下,1-8腳,PLC圓口對PC是3,4,6;
supermax
級別: 工控俠客
精華主題: 0
發帖數量: 590 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的 主題 / 回貼
3樓  發表于: 2017-01-20 11:02
老大發個圖吧
iritwq
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 136 點
下載積分: 1140 分
在線時間: 39(小時)
注冊時間: 2016-10-28
最后登錄: 2022-05-18
查看iritwq的 主題 / 回貼
4樓  發表于: 2017-01-21 09:49
引用
引用第2樓shi2999于2017-01-20 10:58發表的  :
試試用絞線PC端是2,3,5;PLC端插針向自己缺口向上兩針在上方,插針從左到右,從上而下,1-8腳,PLC圓口對PC是3,4,6;

我做的線已經試過了,接法沒問題,關鍵是接到我買的usb轉串口上無法通訊,圖已附上
[ 此帖被iritwq在2017-01-21 10:17重新編輯 ]
iritwq
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 136 點
下載積分: 1140 分
在線時間: 39(小時)
注冊時間: 2016-10-28
最后登錄: 2022-05-18
查看iritwq的 主題 / 回貼
5樓  發表于: 2017-01-21 10:05
圖片:
圖片:
圖片:
圖片:
圖片:
引用
引用第3樓supermax于2017-01-20 11:02發表的  :
老大發個圖吧
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
6樓  發表于: 2017-01-24 23:55
340出來是TTL電平,臺達是RS232C和RS485,所以340出來還必須通過SP232把TTL轉成RS232C物理接口。340是USB轉串口芯片,串口僅僅是說是串行傳輸,并沒有說是RS232C物理接口,很多設備串口用的是TTL物理接口。
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
7樓  發表于: 2017-01-24 23:58
建議你買個100多元的USB轉232C/485/422隔離型全功能的轉換器,這種不隔離的遲早會讓你付出代價的。
